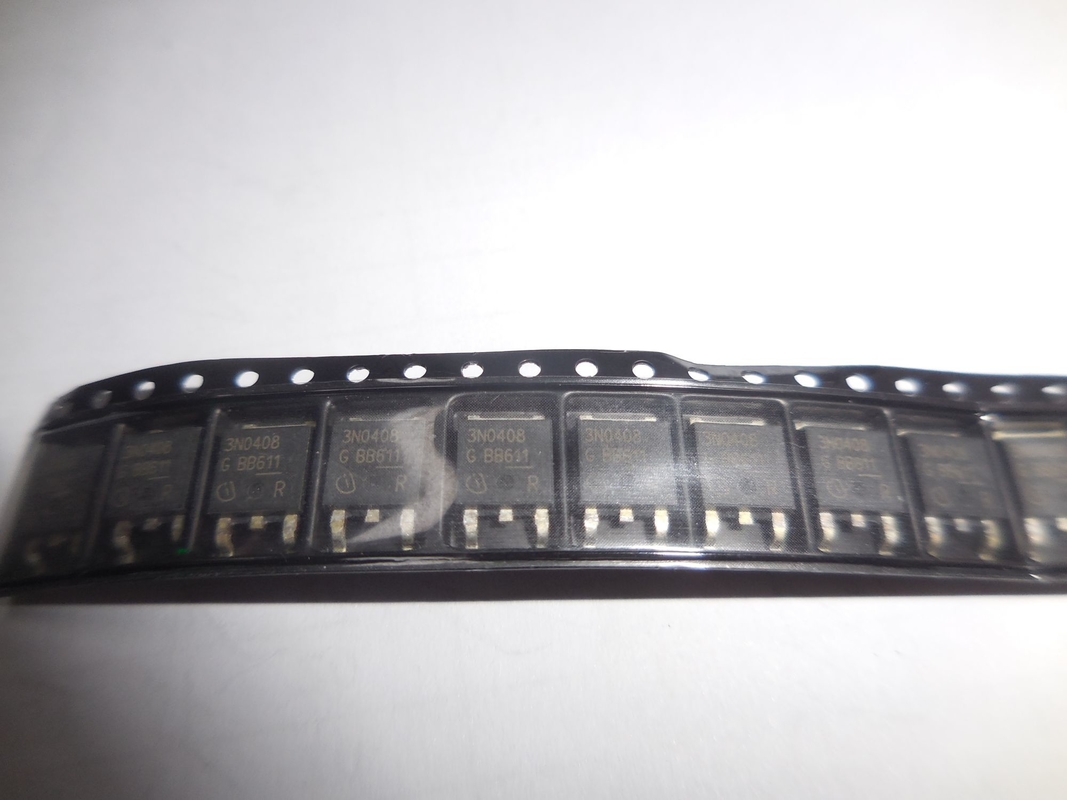

IPD50N04S3-08 TO-252 Integrated circuit chip IC brand new original unused

IPD50N04S3-08 TO-252 Integrated circuit chip IC brand new original unused

Place of Origin:

original

Brand Name:

INFINEON

Model Number:

IPD50N04S3-08

Contact Us

Request A Quote
Product Details
Quality::
Brand New Unused
Package / Box::
TO-252
Payment & Shipping Terms
Minimum Order Quantity
1pcs
Price
Negotiate
Packaging Details
4000
Delivery Time
3
Stock
8000+
Payment Terms
D/A, L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
97830pcs
Product Description

ISO9001.pdf
Application:
IPD50N04S3-08 is an N-channel MOSFET widely used in various low voltage and high current DC-DC converters, motor control, lighting control, and power management fields.
Conclusion:
IPD50N04S3-08 adopts advanced manufacturing technology and has advantages such as low conduction resistance, high voltage resistance, and low switching loss, making it outstanding in efficient power management applications.
Parameters:
Maximum drain voltage: 40V
Maximum drain current: 50A
Conduction resistance: 6.5m Ω
Gate voltage range: ± 20V
Static input capacitance: 3000pF
Working temperature range: -55 ℃~175 ℃
Packaging:
IPD50N04S3-08 is packaged in TO-252 (DPAK), which is small in size and easy to install, suitable for high-density circuit board design.

Product Technical Specifications

EU RoHSCompliant with Exemption
ECCN (US)EAR99
Part StatusNRND
HTS8541.29.00.95
SVHCYes
SVHC Exceeds ThresholdYes
AutomotiveYes
PPAPUnknown
Product CategoryPower MOSFET
ConfigurationSingle
Process TechnologyOptiMOS
Channel ModeEnhancement
Channel TypeN
Number of Elements per Chip1
Maximum Drain Source Voltage (V)40
Maximum Gate Source Voltage (V)±20
Maximum Gate Threshold Voltage (V)4
Maximum Continuous Drain Current (A)50
Maximum Drain Source Resistance (mOhm)7.5@10V
Typical Gate Charge @ Vgs (nC)27@10V
Typical Gate Charge @ 10V (nC)27
Typical Input Capacitance @ Vds (pF)1800@25V
Maximum Power Dissipation (mW)68000
Typical Fall Time (ns)6
Typical Rise Time (ns)7
Typical Turn-Off Delay Time (ns)16
Typical Turn-On Delay Time (ns)11
Minimum Operating Temperature (°C)-55
Maximum Operating Temperature (°C)175
PackagingTape and Reel
Maximum Pulsed Drain Current @ TC=25°C (A)200
MountingSurface Mount
Package Height2.3
Package Width6.22
Package Length6.5
PCB changed2
TabTab
Standard Package NameTO-252
Supplier PackageDPAK
Pin Count3
